半導體設備的升級迭代，很大程度上有賴于精密零部件的關鍵技術突破。其中，靜電卡盤就是一個典型的細分零部件市場，其在半導體制造工藝的多個環節扮演著重要作用。在先進的大規模集成電路制造過程中有著幾百種工藝步驟，圓片需要在多達幾百種的工藝設備之間來回傳輸并進行加工檢測。在加工過程中，圓片必須被十分平穩、固定地安放在工藝設備上。目前全球靜電卡盤市場主要由日本和美國企業主導。靜電卡盤作為半導體制造工藝設備中價值量占比相對較高的核心零部件，目前國產替代空間大。



靜電卡盤是什么

靜電卡盤ESC（Electrostatic Chuck），又稱靜電吸盤，是一種利用靜電吸附替代傳統機械夾持、真空吸附方式的優勢技術，被稱為“半導體工藝固定晶圓的‘無形之手’”，在加工過程中起到重要作用。目前主要應用于離子刻蝕ETCH、離子注入IMP、物理氣相沉積PVD、化學氣相沉積CVD。



靜電卡盤分類

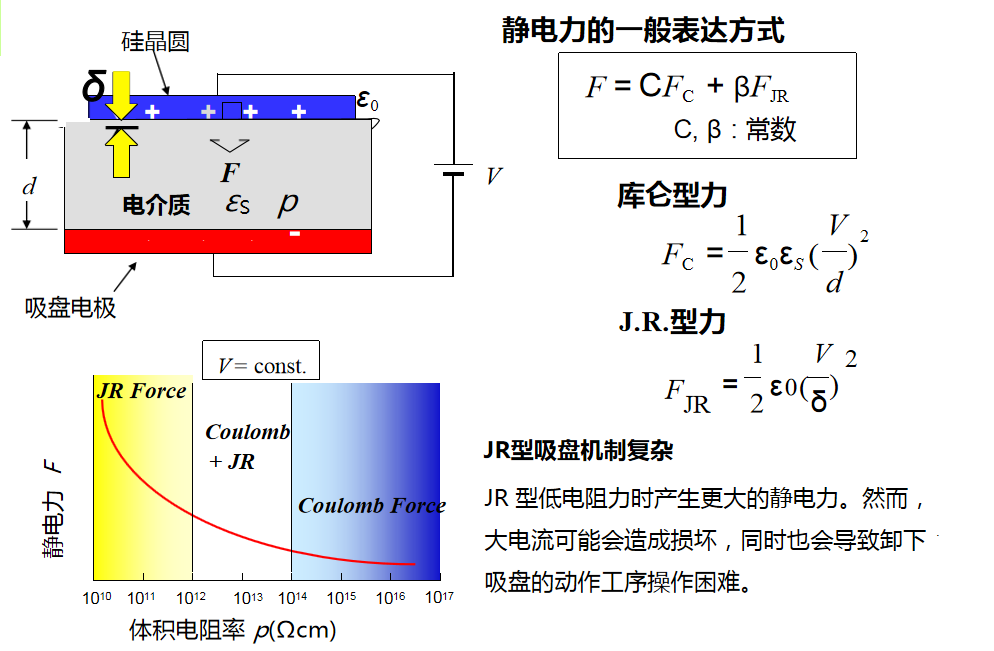

靜電卡盤ESC（Electrostatic Chuck）可分為庫侖型和J-R型兩種。兩者的區別是對靜電卡盤施加高壓直流電時，庫侖型靜電卡盤的陶瓷介電層上表面會與被吸附產品間產生極性相反的極化電荷，從而形成靜電吸引力來實現吸附固定。而J-R型靜電卡盤則是在陶瓷介電層中帶電離子遷移并聚集在上表面，在靜電卡盤與被吸附產品間形成很強的電場，從而實現吸附固定。

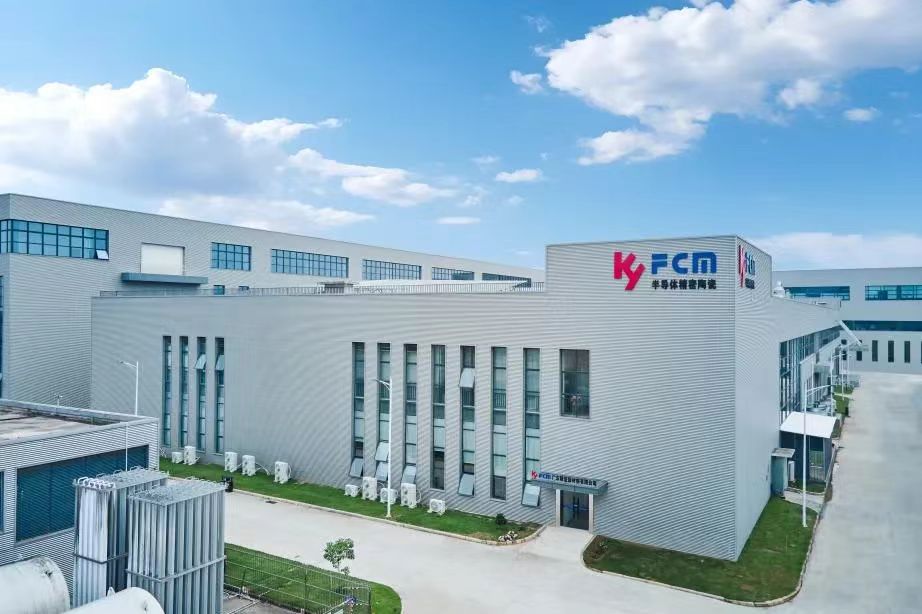

靜電卡盤國內廠商情況——廣東精瓷新材料有限公司

廣東精瓷新材料有限公司具有多年HTCC研發及生產經驗，專注于半導體用陶瓷靜電卡盤ESC、精密陶瓷真空吸盤及氮化鋁陶瓷發熱體的研發制造。其設立有ESC專用測試設備、SEM、三坐標、輪廓儀等多種測試設備的測試中心，具有氧化鋁、氮化鋁材質的庫侖型、J-R型靜電卡盤ESC的研發和生產能力。同時，廣東精瓷在陶瓷真空吸盤上也有效解決了行業內掉粉、掉顆粒和吸附力不均勻等痛點，可為半導體設備、半導體芯片制造提供關鍵部件的安全供應。



廣東精瓷新材料有限公司的主要產品

廣東精瓷新材料有限公司具備年產2000套8寸、12寸氧化鋁&氮化鋁靜電卡盤，20000套300mm以上尺寸碳化硅&氧化鋁真空吸盤的生產能力。其主要產品如下：

1.靜電卡盤ESC

（1） 庫侖型靜電卡盤

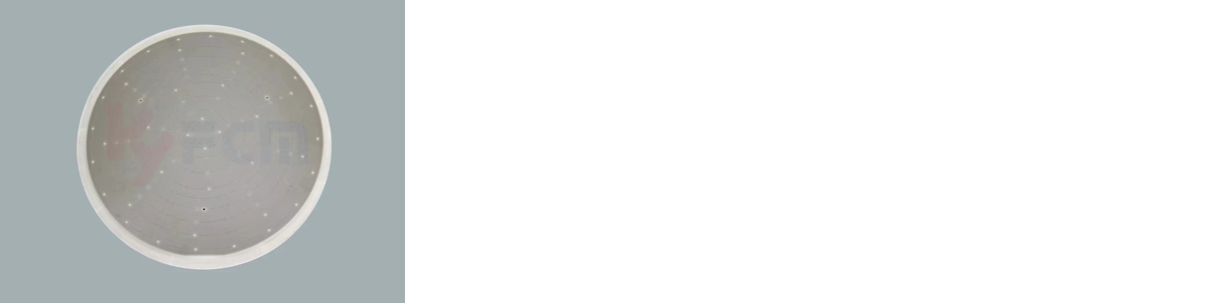

▲ 12寸氧化鋁靜電卡盤



▲ 12寸復合型靜電卡盤



（2）J-R型靜電卡盤

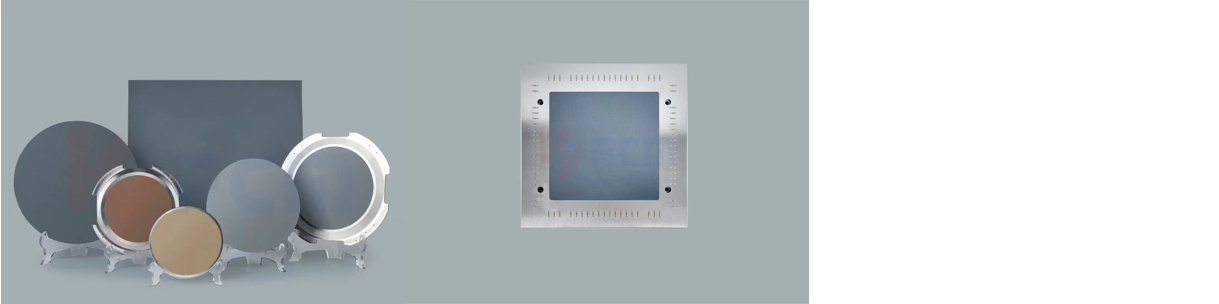

2、陶瓷真空吸盤

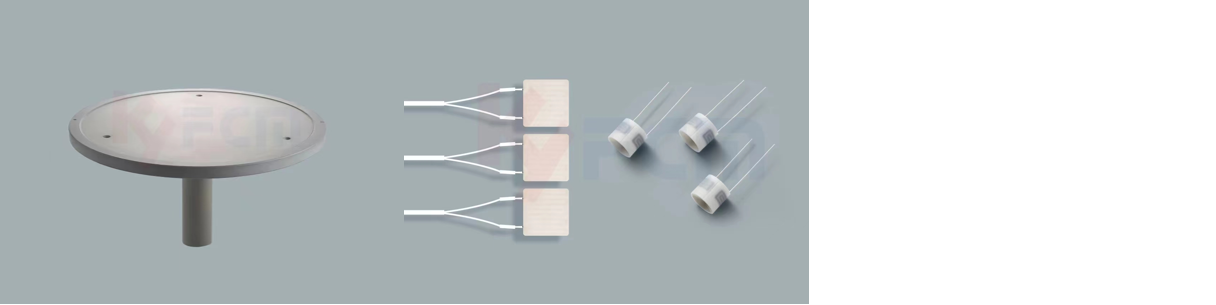

3、氮化鋁陶瓷發熱體



如需了解更多或聯系我們（郵箱：asstfcm@kymch.com），廣東精瓷盡快與您聯系。
